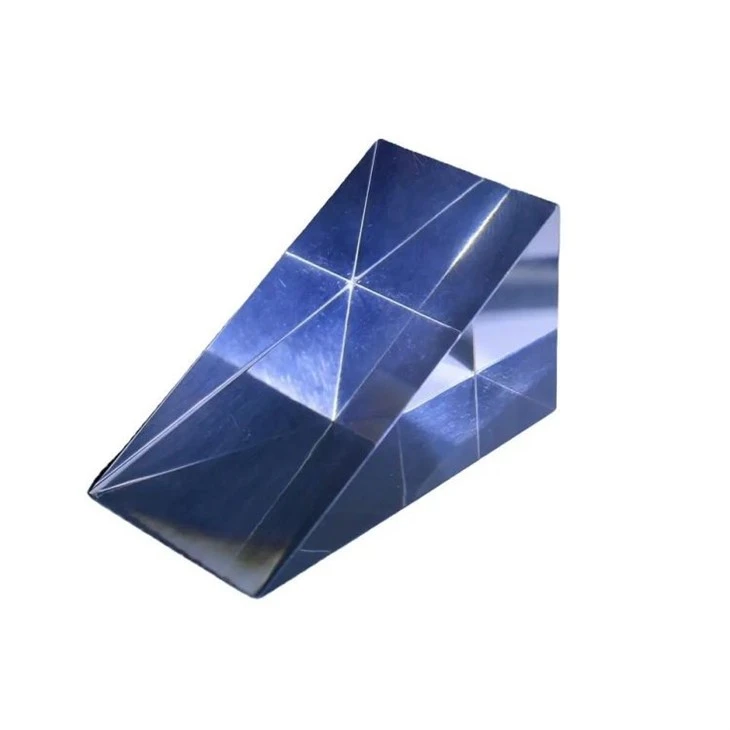

Prisma de Littrow per ajustar la cavitat làser

El prisma Littrow està especialitzat en alta dispersió dissenyat per produir i separar una àmplia gamma d'espectres en una configuració senzilla de "visió directa". Porta el nom de Joseph von Littrow, un òptic austríac que va desenvolupar un dels primers espectrògrafs amb aquest prisma. Les seves propietats d'alta dispersió angular, ampli rang espectral i disseny òptic senzill s'adapten bé per a aplicacions d'espectroscòpia d'alt rendiment a les regions visibles i infrarojes de l'espectre.



Els nostres prismes Littrow d'alta qualitat van menjar meticulosament elaborats per desbloquejar tot el potencial dels sistemes làser i els instruments espectroscòpics. Al cor del prisma hi ha una innovadora geometria reflectant que proporciona un mitjà altament eficient d'ajustament de la cavitat làser i control de mode. Utilitzem només el vidre òptic més refinat polit a la perfecció per a la màxima transmissió i precisió. Les nostres tècniques de recobriment avançades aconsegueixen una reflectivitat d'un 0,1% en tot l'espectre operatiu. Amb una precisió angular mesurada en segons d'arc i una precisió del front d'ona propera al límit teòric, els nostres prismes òptics Littrow ofereixen un nivell de rendiment de sintonització làser que abans no era possible.



Porta el teu làser al màxim nivell de rendiment. Els nostres prismes Littrow alliberaran tot el seu potencial mitjançant un ajustament i una optimització de precisió molt més enllà de les limitacions convencionals. Et convidem a experimentar de primera mà com la precisió ho canvia tot.



Característiques

- Reflexivitat ultra alta

- Alta precisió angular

- Superfícies òptiques súper polides

- Geometria precisa

- Excepcional estabilitat

- Alta transmissió

- Muntatge precís



Paràmetres

Nom del producte	Prisma de Littrow
Precisió angular	Menor o igual a 10 segons d'arc
Planitud superficial	Menor o igual a λ/20 (λ=longitud d'ona de la llum)
Tolerància geomètrica	més /-0,05 mm o menys
Índex de refracció	Major o igual a 1,9
Temperatura de funcionament	15 a 35 graus
Material	Lantà o costum
Recobriments	Recobriment dielèctric multicapa
Dimensions	obertura clara de 10 a 50 mm o més



Esquemes



Aplicacions

Les aplicacions més comunes i essencials dels prismes de Littrow utilitzen la seva capacitat per proporcionar retroalimentació i control selectius de longitud d'ona precís per optimitzar l'emissió làser. La seva geometria i propietats dispersives són especialment adequades per a l'ajustament de la cavitat làser, el control de modes, la injecció de làser polsat i altres funcions que requereixen un filtre òptic o un element de sintonització altament selectiu i ajustable.

- Afinació de cavitat làser

- Selecció del mode làser

- Sistemes d'injecció làser polsat

- Anàlisi de l'espectre òptic

- Estàndards de calibratge làser

- Línies de retard dispersives

- Materials d'índex de refracció ajustables



Hcom funciona el prisma?

Els prismes òptics funcionen refractant i reflectint internament la llum per produir canvis en la seva direcció de propagació. Algunes maneres clau en què els prismes modifiquen la llum inclouen:



1. Refracció - Quan la llum entra en un prisma, s'alenteix i es doblega a causa de la refracció. La quantitat de flexió depèn de l'índex de refracció del vidre i de l'angle d'incidència. La refracció produeix una desviació angular del feix de llum quan travessa el prisma.



2. Reflexió interna total: si l'angle d'incidència de la llum que incideix sobre una superfície interior és més gran que l'angle crític, tota la llum es reflecteix internament. Això produeix una inversió en la direcció del feix amb molt poca pèrdua de llum. Els prismes estan dissenyats de manera que la llum entra i surt en angles inferiors a l'angle crític, però es reflecteix internament en angles més significatius que l'angle agut.



3. Ampliació angular - En passar per múltiples interfícies de refracció i reflexos interns en un prisma, petits angles d'entrada es poden augmentar en angles de sortida molt més grans. Alguns prismes es tallen en angles precisos per augmentar els angles de manera controlada. S'utilitza en alguns prismàtics i instruments òptics.



4. Dispersió - La llum blanca conté un rang de longituds d'ona, cadascuna es doblega en un angle lleugerament diferent (dispersió). El fet de passar llum blanca a través d'un prisma com el prisma de Littrow separa les longituds d'ona, produint una dispersió de sortida de colors (espectre visible). La dispersió es produeix a causa dels índexs de refracció del vidre que depenen de la longitud d'ona.



5. Desplaçament de la imatge: els prismes especialment dissenyats amb múltiples reflexos interns totals poden desplaçar o canviar la posició de les imatges d'entrada. Desvien la línia de visió en una quantitat controlada per moure òpticament la imatge lateralment, verticalment o en angle. S'utilitza per a ulleres de prismes, comparadors òptics i equips mèdics.



6. Divisió del feix - Les formes de prismes com les plaques de costats paral·lels i els rombes poden reflectir i transmetre la llum parcialment mitjançant la reflexió de Fresnel. Això separa part de la llum del feix mentre es comparteix la resta. Els prismes de divisió de feix s'utilitzen per a instruments òptics, cercadors de càmeres i visors de rifle.
